大型錘式破碎機的主要部件與使用材料
2020-03-25 點擊量：0
大型錘式破碎機又叫箱式重型破碎機，應用在水泥，化工，電力，冶金，建材，耐火材料等產業部分破碎中等硬度的巖石，如石灰石，爐渣，焦炭，煤等巖石的第二次破碎，整型破碎工作，此破碎機主要由輥輪、支撐軸承、壓緊和調整系統和驅動系統等部分構成，要達成設備的安全操作，并所需先了解設備的碎石原理，了解操作時的注意事項。

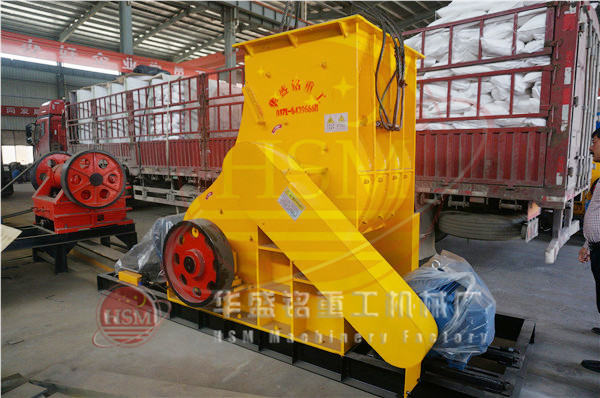

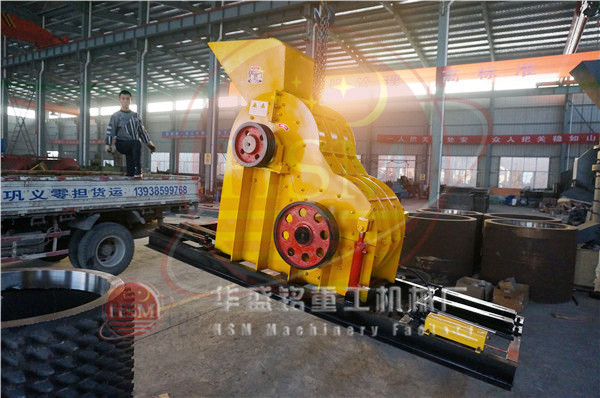

錘式破碎機主要有機體，轉子系統，錘頭，襯板，動力部分以及傳動裝置等組成。
1、轉子
轉子是破碎機的核心。它由錘盤、端盤、錘頭、錘軸、主軸、飛輪、軸承和軸承座以及保護主軸的密封無縫鋼管套組成。錘盤和端盤以鍵固定在主軸上，兩端用卡箍緊固之，使其形成一體，使其具有很大的剛度，以適應破碎大塊礦石和傳遞大扭矩的需要。所選用的是SKF中寬系列雙列向心球面滾子軸承，可以承受很大的沖擊載荷。轉子錘頭采用了全回轉型結構。即使大塊礦石不能一擊即碎時，也能完全退避到錘盤之中，以保持轉子的正常運轉。錘頭由耐磨鋼制成。它具有較高的抗磨損和耐沖擊性能，錘頭在一邊磨損之后可以換邊使用。
2、破碎板
碎板位于轉子的正前方，水平中心線以上，由雙級破碎機板體上裝若干齒板而成，齒板與轉子外延夾角，增加了對礦石的沖擊剪切作用。調整裝置可調節破碎板與轉子工作圓之間的間隙，以保證進入排料帶的物料粒度，齒板磨損之后可及時調整，齒板由耐磨材料制成。
3、機體
機體采用優質鋼板（中板）焊接而成。主要是將物料聚存于機體內，供錘頭擊打，為防止物料與錘擊時對機體的破壞，機體內襯有齒板(襯板)，起到保護機體促進粉碎功能。殼體前后可利用液壓油缸開啟，以達到更換的目的。
4、驅動部分
驅動部分是破碎機的動力來源，它由小帶輪通過窄V帶與轉子的大帶輪相連來傳遞功率；其傳動比使轉子達到需要的轉速以產生理想的破碎效果。主電動機、小帶輪和飛輪固定在電機底座上，通過拉桿可以調節窄V帶的松緊程度。
鞏義華盛銘機械希望通過以上四點，給您簡單了解下設備的價格來由，賣家是不會做虧本買賣的，價格過低，只會導致產品質量下降，以及增加采購風險。實地考察，設備現場考察，了解產品參數，這都是購買機械設備的必要因素。
